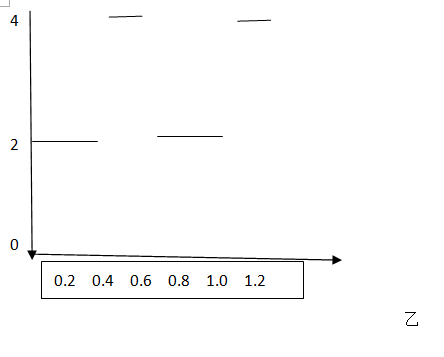

如图所示为某商厦安装的光敏电阻自动计数器的示意图。其中A为光源，B为由电动机带动匀速运行的自动扶梯，R1为光敏电阻，R2为定值电阻。每当扶梯上有顾客经过，挡住由Ａ射向R1的光线时，计数器就计数一次。ab间连接的示波器能反应R1两端电压波形随时间的变化其U-1图像如图乙所示，已知其定值电阻R2=40o电源电压为6V甲

1.当计数器记数时，R2两端电压为多少

2.光敏电阻R1在有光情况下的电阻是多少

3.若已知自动扶梯载满，扶梯运行的速度为1m/s，相邻的两个顾客之间的间隙为多少

每当有顾客经过时，光线被挡住，R₁阻值变大，即0.4s~0.6s时有顾客经过。

（1）由图乙看出，当计数器计数时，R₁两端的电压为4V，则R₂两端电压为6V-4V=2V

（2）在有光条件下，R₁两端的电压为2V，则R₂两端的电压为4V，则此时电路中电流I=U₂/R₂=4V/40Ω=0.1A，∴R₁=U₁/I=2V/0.1A=20Ω

（3）由图乙得到，有光的时间间隔为0.4s，即两个顾客之间的间隙=0.4s×1m/s=0.4m
